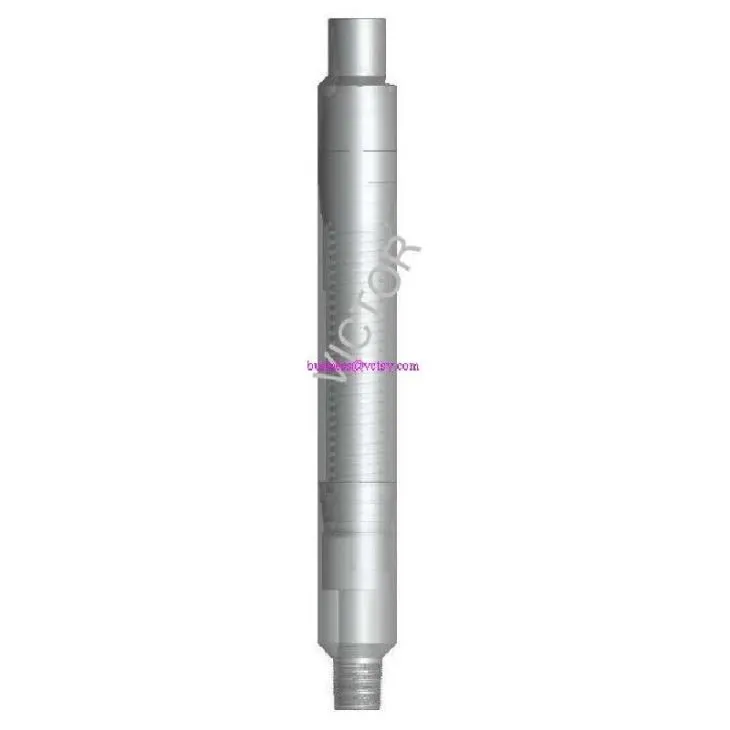

Loại kiểm soát bề mặt van an toàn dưới bề mặt
● thương hiệu: VCTSY
● Chứng nhận: API 14A
● Số mô hình: TSV-2 7 / 8-5, TSV-3 1/2 -5.7, TSV-4 1/2 -7.125, TH-5 1/2 -8.375, TSV-7-8.35
● Số lượng đặt hàng tối thiểu: 10 bộ
● Giá: RMB / USD
● Chi tiết đóng gói: Vỏ ván ép
● Thời gian giao hàng: Theo yêu cầu
● Điều khoản thanh toán: T / T
● Khả năng cung cấp: Theo yêu cầu
Van an toàn dưới bề mặt (TSV-2 7 / 8-5 --- TSV-7-8.35 SCSSV), áp suất làm việc 5000psi, 9Cr1Mo / 13Cr / S13Cr / Inconel
Các van an toàn dưới bề mặt sê-ri TSV là các van an toàn dưới bề mặt được điều khiển bằng bề mặt có thể thu hồi được sử dụng cho môi trường áp suất thấp. Khi được lắp đặt, van an toàn được kết nối với bề mặt thông qua đường điều khiển. Áp suất từ bề mặt tác động lên piston của van an toàn để điều khiển việc đóng mở van an toàn.
Đặc trưng
● Việc mở và đóng van được kiểm soát bởi áp suất từ bề mặt.
● Có sẵn các loại tự cân bằng và không cân bằng.
● Sản phẩm này có thể được kết hợp với núm vú tiêu chuẩn và được khuyến nghị sử dụng núm vú dòng FNP.
● Lựa chọn vật liệu cho cơ thể: 9Cr1Mo, 13Cr, S13Cr, 17-4H và Inconel.
● Các chỉ số kỹ thuật đáp ứng đặc điểm kỹ thuật API14A.
● Áp suất làm việc là 5000psi.
● Nhiệt độ làm việc là 160 ℃.
● Tất cả các loại chủ đề đều có sẵn.
Các thông số kỹ thuật
| Mã số | Đường ống định mức | OD (trong. [mm]) | TÔI (trong. [mm]) | Niêm phong miệng vỏ (trong. [mm]) | Điều khiển hàng Chủ đề | Đang làm việc Sức ép (psi) | Đang cài đặt chiều sâu (m) |
| TSV-2 7 / 8-5 | 2 7/8 | 5.0 [127] | 2.37 [60.2] | 2.312 [58.72] | NPT1 / 4 hoặc NPT1 / 8 | 5000 | & lt; 400 |
| TSV-3 1 / 2-5.7 | 3 1/2 | 5.7 [144.8] | 2.87 [72.9] | 2.812 [71.42] | NPT1 / 4 hoặc NPT1 / 8 | 5000 | & lt; 400 |
| TSV-4 1 / 2-7.125 | 4 1/2 | 7.125 [181] | 3.87 [98.3] | 3.812 [96.82] | NPT1 / 4 hoặc NPT1 / 8 | 5000 | & lt; 400 |
| TSV-5 1 / 2-8.375 | 5 1/2 | 8.375 [212.73] | 4.625 [117.5] | 4.562 [115.87] | NPT1 / 4 hoặc NPT1 / 8 | 5000 | & lt; 400 |
| TSV -7-8.35 | 7 | 8.35 [212.09] | 4.5 [114.3] | 4.562 [115.87] | NPT1 / 4 hoặc NPT1 / 8 | 5000 | & lt; 400 |
